1總體介紹

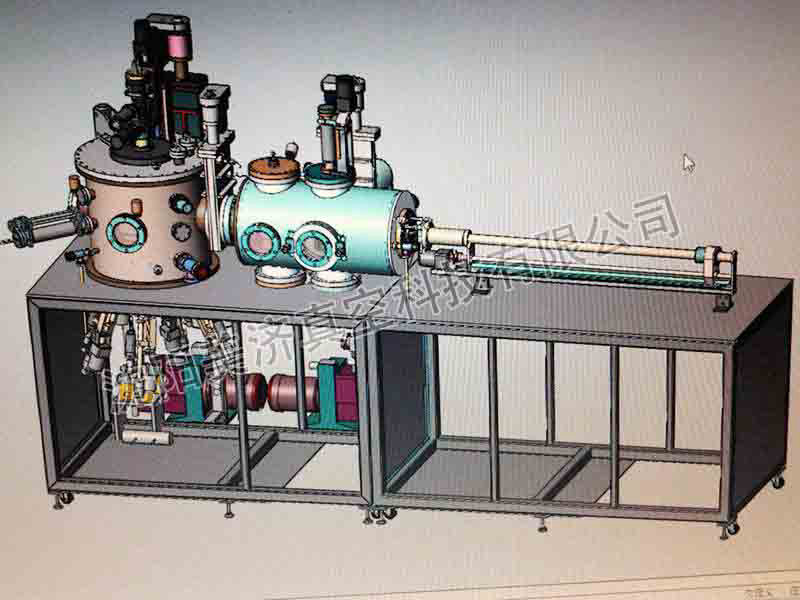

　　1.1本系統為高真空磁控濺射鍍膜設備，用于通過磁控濺射法沉積非金屬與金屬膜，用戶可以根據工藝的需要選擇單靶獨立工作、四靶輪流工作或四靶任意組合共濺等工作模式。該設備由主腔室和預備室兩個真空室組成。主腔室用于鍍制薄膜，完成用戶主要鍍膜工藝過程。預備室通過高真空閘板閥與主腔室相連，可以用于鍍膜前基片與鍍膜后薄膜的等離子清洗，并可以在不破壞主腔室真空的條件下更換基片,樣片載體為直線運動的傳遞機構。

　　2主要功能

　　2.1本系統一共有4塊磁控濺射靶，都可以在中頻或直流狀態工作，濺射靶材可以根據用戶的需求更換。

　　3基片

　　3.1.基片臺、基片臺加熱機構：基片加熱溫度：室溫～1000℃，旋轉速度5～60轉/分,可調；

　　3.2基片和基片加熱機構可分別升降，便于基片加熱和傳送。

　　3.3磁控濺射室可鍍最大有效尺寸≦Φ50㎜襯底一片，靶軸與真空室軸夾角70o靶面到襯底距離±50mm在線可調，偏擺可調±15°。極限真空：2×10-6Pa、恢復真空7×10-4Pa：30～40分鐘（充干燥氮?dú)猓?/p>

　　3.4工作條件：供電：～380V，冷卻水循環量1m3/h，工作環境溫度10℃～40℃。
